一、工作原理
閥體兩端各有一個控制腔，兩個控制腔各有一個Φ2mm的先導孔與氣源壓力口（接口“P” ）相通，氣源氣由先導閥來控制進入控制腔（接口“A” ）。當一端線圈通電，磁力作用打開先導閥，氣源氣進入該端控制腔（接口“A” ），推動活塞帶動閥芯，改變工作狀態。閥體有單穩態和雙穩態兩種，單穩態閥線圈只有長期通電，電磁閥才能保持狀態，一旦掉電，馬上復位。雙穩態閥一旦線圈通電，閥位狀態改變后，即使掉電，仍保持現狀不變，只有當一端線圈通電時，閥位才會發生變化。
二、型號說明
三、特點
1）、采用先導閥操作，線圈功耗低，閥體小，啟動壓力為小于2bar，防潮線圈，可長期通電；
2）、不銹鋼閥芯與工程塑料配合，密封好，抗污防銹能力強，不會發卡；
3）、帶手動操作。
四、技術參數
1）、控制方式：?jiǎn)畏�(wěn)態、雙穩態；
2）、工作方式；二位三通；
3）、適用介質：空氣；
4）、工作壓力：0.3～1.0MPa；
5)、通 徑：Φ8mm、Φ10mm、Φ15mm；
6）、連接管徑：G1/4” 、G3/8、G1/2” ；（標準卡套式接頭）；
7）、工作電壓：DC220V、AC220V、DC24V。

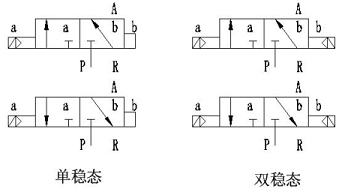

五、工作方式

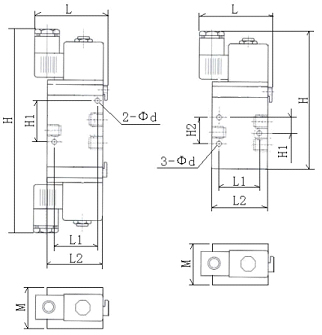

六、外形尺寸
|
型 號 |
連接螺紋 |
L |
L1 |
L2 |
H |
H1 |
H2 |
Φd |
M |
|
DCF23D-8 |
G1/4＂ |
73 |
41 |
55 |
131 |
31.5 |
48 |
Φ5.5 |
30 |
|
DCF23S-8 |
G1/4＂ |
73 |
42 |
55 |
205 |
46 |
/ |
Φ5.5 |
30 |
|
DCF23D-10 |
G3/8＂ |
73 |
46 |
65 |
159 |
31.5 |
48 |
Φ7 |
35 |
|
DCF23S-10 |
G3/8＂ |
73 |
47 |
65 |
210 |
46 |
/ |
Φ7 |
35 |
|
DCF23D-15 |
G1/2＂ |
73 |
46 |
65 |
159 |
31.5 |
48 |
Φ7 |
35 |
|
DCF23S-15 |
G1/2＂ |
73 |
47 |
65 |
215 |
46 |
/ |
Φ7 |
35 | |
