一、概述
YKJ型系列液位控制器是利用浮球內藏于干簧管發訊的液位開關，因外部無任何可動機構，特別適合于含有固體、半固體狀漂浮物的液體、粘稠狀液體；如下水道處理用水、工廠廢水池及其它液體槽液位自動報警和控制，當液體到達給定位置時，控制器迅速翻轉，使干簧管發訊號。動作范圍現場可自由整定。

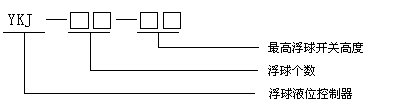

二. 型號說明
三、特點
1)、外部沒有可動機構,不會產生被漂浮物卡死的故障
2）、與液體接觸的零部件材質均為塑料,具有良好的耐腐性
3）、采用干簧管,使用壽命長,接點壽命可達200萬次
4）、所有的開關出線在同一接線盒,外部施工配線成本低廉，動作范圍現場可調
四、技術參數
1)、輸出信號：JAG-5H干簧管觸點輸出
2）、觸點形式：每個浮球1組SPDP觸點最多可配5個浮球
3）、觸點容量：1A/220VDC 5A/220VAC
4）、觸點壽命：5x104 5）、介質溫度：0~55℃
6）、調節范圍：桿式一般不宜超過2米，電纜式可用長5米、也可按用戶需求訂做
7）、部件材質：桿式浮球用不銹鋼，電纜式浮球用ABS塑料；緊固卡子、ABS塑料；懸索、尼龍繩；接線盒、噴塑鋁合金；重錘 、碳鋼或鑄鐵外涂保護漆
8）、導 線： 雙芯軟塑料護套線
五、使用注意
當磁黃開關使用在有馬達、繼電器、電磁閥等電感性負荷的電路中,當磁黃開路瞬間,接點將承受一高感應電壓。這樣損壞或縮短磁黃開關的使用受命.建議增加保護電路如下：
|
