一、概述
JLK型導葉位置開關既是水輪機導葉位置開關又叫接力器開關。主要用于水電站反映水輪機導葉開度位置。通過裝置中的接點與二次回路連接，可實現機組控制自動化。
二、特點和結構原理
本裝置主要由接點組、凸輪組、及傳動裝置、接線端子等組成�？筛鶕�(jù)控制需要，松開項絲移動凸輪至要求位置鎖緊頂絲即可。當主軸傳動帶動凸輪的內外輪轉動使微動開關接點動作，達到開關觸點切換的目的，并發出相應的信號，實現自動控制。本裝置凸輪可360度旋轉，側面頂絲鎖定，安裝調整簡便，定位精度高，可靠性好。
三、技術參數
1)、微動開關觸點數據：AC380V、3A；DC220V、1．5A；DCllOV、3A：
2)、接點組：6、8、10、12對(可用戶自定)。
四、型號說明

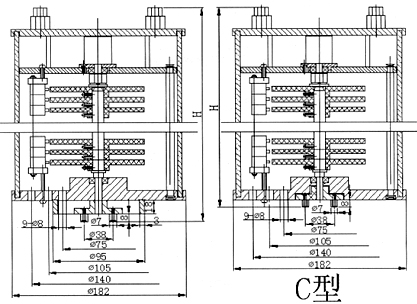

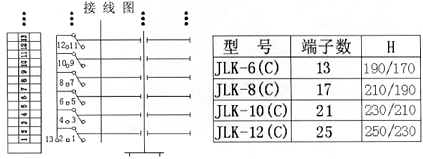

五、外形安裝尺寸和接線圖
|
