一、概述
AFN80-64為64點(智能模式)是在總結多年研制和生產火災報警控制系統的基礎上,廣泛應用現代火災自動報警控制技術的最新成果,將傳感技術、計算機自控技術、信號處理技術、數字通訊技術、現代中央處理器技術相結合,最新推出的針對小型應用場合的智能火災報警控制器。
AFN80(智能模式)火災報警控制器配套的探測器、控制模塊用分布智能模式和專用微計算機技術,控制器和探測器之間可方便實現多功能雙向信息傳遞,即火災報警控制器可以向探測器、控制模塊發出控制指令,同時探測器、控制模塊也能向控制器傳送報警信息、故障信息及維護信息。
AFN80(智能模式)火災報警控制器配套的探測器是賦安最新一代探測器,其內置CPU具有自我診斷檢測功能,檢測診斷結果可存儲在探測器內,通過控制器或計算機讀取存儲的資料。此外本系統具有不同信息傳送優先級別,可大大提高系統的工作效率和可靠性。
AFN80(智能模式)火災報警控制器的工作模式具有智能化特性。
AFN80(智能模式)系統采用二總線制,所有探測器、控制模塊、地址編碼手動按鈕,并聯在二總線回路上,系統的各種編碼信息和地址信息可通過控制器輸入,整個系統設計施工簡單,同時回路上可增設短路隔離模塊(不占地址)使系統在部分短路狀態下都能正常工作,大大提高系統的自我保護能力和安全性。
AFN80(智能模式)是專為小型工程設計的智能火災報警控制器,回路中智能探測器和監視/控制模塊總數最多可達到194點。
本產品已通過國家消防電子產品質量監督檢驗中心的產品認證。
二、特性
1、單智能總線回路,AFN80-194最多可連接194點,常用的有AFN80-64,64點
2、122*32點陣式液晶,中文字符顯示,界面直觀明了。
3、智能特性:
a. AWACS算法,快速準確地確認和處理火災及故障信息。
b. 基于環境和溫度變化和自動漂移補償。
4、探測器及模塊的自動檢測。
5、具有事件記錄功能,可記錄最近發生的255次事件,掉電不丟失。
6、系統自帶日歷/時鐘。
7、可連接LED、LCD或地圖式樓層顯示盤。
8、可通過FA-5000火災報警圖形監控系統在計算機上顯示火災、故障、聯動信息。
9、可通過網絡模塊AFN-M1221連接其它賦安系列控制器。
10、可選擇連接針式打印機。
11、SMT工藝生產,元器件全部由國際著名廠商提供,充分保證質量。
12、1組可手動控制的繼電器輸出。
13、可使用屏蔽、非屏蔽雙絞線工程導線。

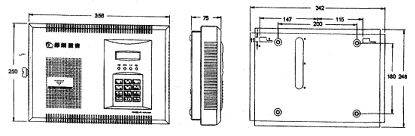

三、安裝
1、在墻壁的合適位置,鉆2個直徑為φ8、深度約為50mm的圓孔,孔距為262mm。
2、裝入M6膨脹螺栓,用扳手擰緊,使螺栓固定在墻上。
3、將兩個小支架固定在膨脹螺栓上。
4、將AFN80機箱推入懸持在支架上,將引出線從出線口穿入AFN80(智能模式)底機箱的進線口,然后用一個M3螺釘將AFN80(智能模式)機箱鎖到支架上固定。

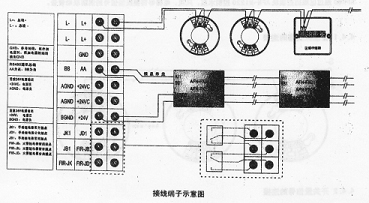

四、 外部線路的連接
AFN80(智能模式)接線端子說明:
L-:總線負端 |
L+:總線正端 |
L-:總線負端 |
L+:總線正端 |
|
GND:RS485總線參考地線 |
BB:RS485總線信號負端 |
AA:RS485總線信號正端 |
AGND:受控24V輸出負端 |
+24Vc:受控24V輸出正端 |
AGND:受控24V輸出負端 |
+24Vc:受控24V輸出正端 |
BGND:常規24V輸出負端 |
+24Vout:常規24V輸出正端 |
JK1:設備繼電器常開觸點輸出 |
JD1:設備繼電器公共觸點輸出 |
JB1:設備繼電器常閉觸點輸出 |
FIR-JB:火警繼電器常閉觸點輸出 |
FIR-JK:火警繼電器常開觸點輸出 |
FIR-JD:火警繼電器公共觸點輸出 |

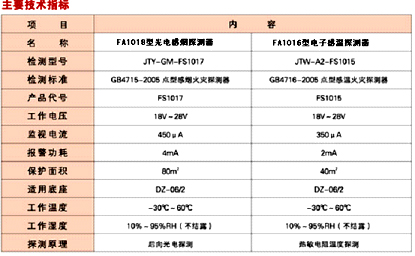

注:配用智能光電感煙探測器型號:FA1018,配用智能光電感溫探測器型號:FA1016,
外形尺寸:Φ100Χ48,工作電源DC18-26V,保護面積80m2,監視、報警功耗均300UA
FA1018型光電感煙探測器、FA1016型感溫探測器可配接AFN80、AFN100、FS5050等火災報警控制器。
性能特點
1、 內置高性能CPU、兩總線無極性連接、 電子編碼、自動ID識別
2、 使用紅色指示燈,火警時常亮,內嵌式底座,接觸可靠,絕不會脫落
3、 極強的抗電磁干擾性能,自動干擾識別技術和濾除技術,獨特的總線保護技術
4、 自動環境參數漂移補償,針對火災產品的特點自主研發的兩總線通訊協議
5、 非破壞性總線信號仲裁技術(專有技術),多址群集命令,提高通訊效率,增強通訊性能
6、 雙校驗和即時交互式通訊技術(專有技術),高效可靠
7、 數據位雙識別雙校驗(電平和時間),可靠性更高
8、 后向光電探測技術,對各種火災煙霧均有良好的響應能力
9、 極強的抗灰塵性能,沉積灰塵不影響報警靈敏度
10、清洗和維護簡單
11、外形尺寸:Φ100*36.5mm
|
