一、概述
JYZ型集油裝置的泵組工作介質為汽輪機油，噪音低，操作簡單方便，是理想的集油裝置。
二、主要技術參數
1、油箱容積：65L、80L（可根據用戶要求定制） 2、油泵型號：2CY-1.1/14.5-1
3、流 量：1.1m3/h 4、吸入壓力：0.048Mpa
5、排出壓力：1.45Mpa 6、電機型號：Y-100L1-4
7、功 率：2.2KW 8、工作電源：AC380V 50Hz

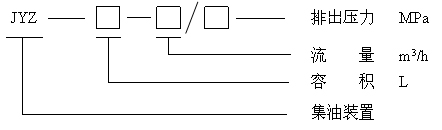

三、型號說明
四、結構與工作原理簡介
JYZ型集油裝置由電動機、油泵、油箱、濾油器、油位計等組成，整臺油泵安裝在油箱上，噪音低，操作簡單方便適用于收集和泄露油，當集油到一定量時，油泵組將油抽送到指定位置。
JYZ型集油裝置的電氣控制單元可設置成自動、停止、手動工作方式。當設置成自動方式時，控制線路根據油位對油泵電機進行啟、�？刂疲瑢崿F(xiàn)無人操作的自動控制功能；當油位過高時，發出報警信號，便于維護。當設置為手動方式時，可直接手動控制油泵的啟、停。
油箱內可根據用戶需要加裝新型的油混水監控裝置，能自動對油箱內的油進行自動監控，其信號準確性、可靠性均邁上了一個新的臺階。

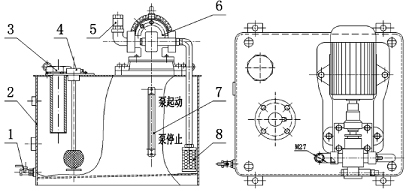

五、總裝圖
1、 放油球閥 2、箱體 3、空氣濾清氣 4、油位信號器
5、出油口 6、齒輪油泵 7、液位計 8、濾油器
|
