一、用途及特點
NZL型手動濾器是清除水中懸浮物的設備，適用于水電站技術供水系統對水質的處理。該手動濾器具有性能可靠、操作簡便、體積小、壽命長等特點。
二、主要技術參數
1、工作水壓：1.6、2.5MPa
2、工作介質：水；
3、公稱通徑：50、80、100、150、200；
4、過濾精度：0.2～5mm （可選）；
5、使用條件：介質溫度＜50°C，相對濕度＜95%；
6、過濾沙粒大�。骸�2㎜(可根據客戶要求定做)。
三、型號說明

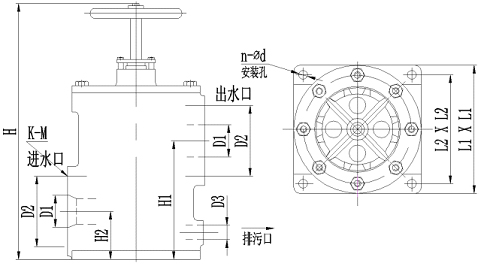

四、安裝尺寸
|
型號 |
NZL-50 |
NZL-80 |
NZL-100 |
NZL-150-1.6 |
NZL-150-2.5 |
NZL-200 |
|
D1 |
50 |
80 |
100 |
150 |
150 |
200 |
|
D2 |
125 |
160 |
180 |
240 |
240 |
295 |
|
D3 |
G1″ |
G2″ |
G2″ |
4-Φ18 |
4-Φ18 |
8-Φ18 |
|
H |
390 |
552 |
670 |
950 |
950 |
1245 |
|
H1 |
185 |
330 |
400 |
550 |
560 |
1040 |
|
H2 |
85 |
120 |
150 |
180 |
220 |
250 |
|
K-M |
4-M16 |
4-M16 |
8-M16 |
8-M20 |
8-M20 |
8-M20 |
|
L1 |
200 |
320 |
400 |
380 |
600 |
800 |
|
L2 |
170 |
270 |
340 |
320 |
510 |
680 |
|
n-d |
4-Φ14 |
4-Φ16 |
4-Φ16 |
4-Φ24 |
8-Φ14 |
8-Φ16 |
五、使用說明
NZL型手動濾水器的清污、排污過程不影響正常積水。正常過濾狀態時，排污閥關閉。當需要清污、排污時，排污閥打開，濾水器開啟，進出水管口與被沖洗的濾網單元相連通，附在濾網上的污物借助濾水器內部的部分過濾后的清潔水反沖，經排污閥流出，排入集水井。
|
