一、產品參數：
行程范圍：1,,000-2,500mm任選

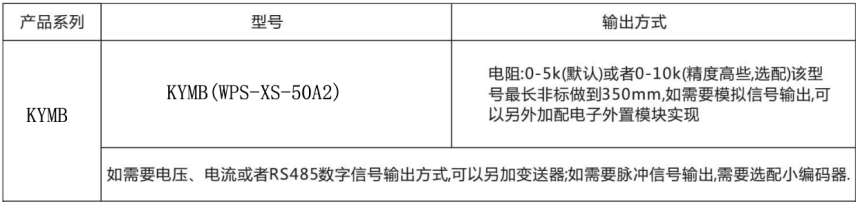

可選信號：
1）模擬信號：電阻型、電流型、電壓型
2）數字信號：脈沖型
線性精度：（精密型）0.08%~0.2%FS； 重復精度：0.01%FS～0.005%FS；
產品型式：電流型（4～20mA；或20～4mA）；電壓型（0～10Vdc；或10～0Vdc）
電阻型（0～5kΩ；或0～10 kΩ）；脈沖型（增量型/絕對型）,RS485
溫度范圍：-50-120°C 防震系數：50g
彈力系數：400g～500g 有效壽命：500萬次往復行程；
保護等級：IP67
供電電壓：24VDC(脈沖型供電電壓：5~24VDC)
二、產品安裝注意事項：
1、利用安裝支架或底部4個固定螺絲孔，依現場及機器安裝空間設施需要，選擇正確的方位直接安裝。
2、安裝時須注意牽引繩出線角度，即盡量使?fàn)恳K由出線口至移動部位之機構，于工作時直線滑動，盡量保持最小角度偏差(容許偏差±3°)，以確保測量精度及牽引繩之壽命。長行程垂直安裝時，推薦拉繩尺本體安裝在下部，牽引繩向上牽引。
3、牽引繩為不銹鋼繩，請勿使其受外力的割傷、燒損、撞擊等，過量的粉塵、積屑、酸堿性環境足以破壞內部測量元件，導致運轉不順暢、降低測量精度甚至過早損壞。
4、未安裝于工作臺或固定座前，請勿用手或是其他物體將牽引繩拉出并讓其瞬間自行彈回。此舉將造成牽引繩斷裂，傷害本體結構及人身安全，甚至?xí)䝼把矍颉?/FONT>
5、本產品的牽引運動的瞬間加速度應≤0.5米/秒2絕對速度應≤1米/秒,超出上述速度和加速度范圍，會降低產品的可靠性和使用壽命，甚至造成牽引繩斷裂，恕本公司承擔此范圍以外的責任。
6、若使用于非直線運動的機構，請加裝適當?shù)幕啠瑢⑶�運動約束于直線運動。

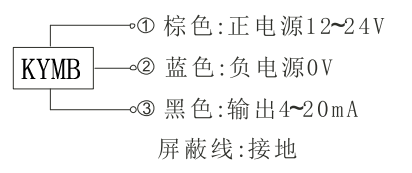

三、產品接線圖
模擬信號4~20mA輸出型（三線制）

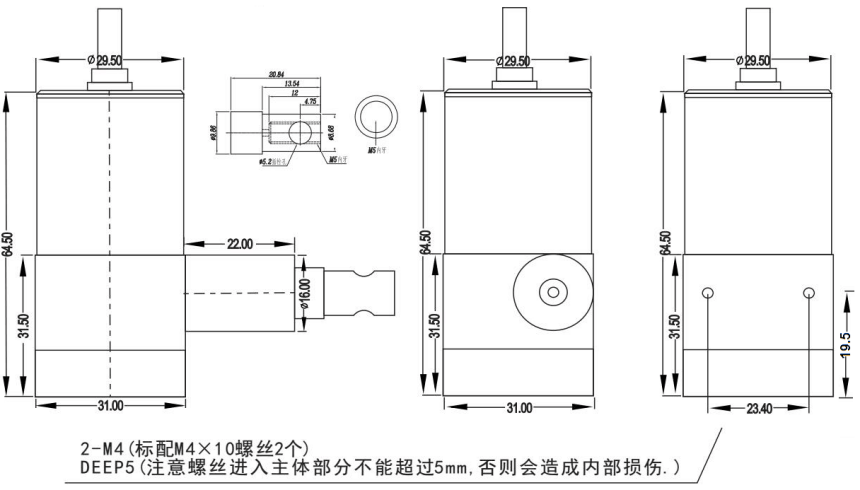

四、外形安裝尺寸
|
